اجرای سیستم زهکشی و دفع آب های سطحی

مدیریت آب در پروژه‌های کلان عمرانی، مرز باریکی میان پایداری بلندمدت و زوال زودرس سازه است. آب، این مایه حیات، اگر به درستی کنترل و هدایت نشود، می‌تواند به مخرب‌ترین عامل برای زیرساخت ‌های شهری، جاده‌ها و ساختمان‌های عظیم تبدیل شود. نفوذ رطوبت به فونداسیون، شستشوی لایه‌های زیرسازی راه‌ها و آب‌گرفتگی معابر شهری، همگی نشانه‌هایی از ضعف در مهندسی هیدرولیک پروژه هستند. در این میان، طراحی و اجرای سیستم زهکشی و دفع آب های سطحی به عنوان یکی از ارکان اصلی مهندسی سیویل (Civil Engineering)، نقشی حیاتی در تضمین دوام و کارایی پروژه‌ها ایفا می‌کند. چه در ساخت یک بیمارستان پیشرفته و چه در توسعه شهرک‌های مسکونی طرح ملی، وجود یک شبکه کارآمد برای مدیریت رواناب‌ها، از نشست‌های نامتقارن خاک و تخریب مصالح جلوگیری می‌کند.

در این مقاله تخصصی، به بررسی عمیق اصول، استانداردها و تکنولوژی‌های نوین در جمع‌آوری و هدایت آب‌های سطحی و زیرزمینی می‌پردازیم و چالش‌های اجرایی آن را در پروژه‌های بزرگ‌مقیاس که توسط شرکت‌های پیشرو نظیر انبوه سازی جهان پیکر صبا مدیریت می‌شوند، تحلیل خواهیم کرد.

اصول هیدرولوژی و اهمیت کنترل رواناب در شهرسازی

پیش از ورود به مباحث اجرایی، درک رفتار آب در محیط پروژه ضروری است. تغییر کاربری اراضی از زمین‌های طبیعی و نفوذپذیر به سطوح سخت و نفوذناپذیر (مانند آسفالت خیابان‌ها، بام ساختمان‌ها و پیاده‌روهای بتنی)، تعادل هیدرولوژیکی منطقه را برهم می‌زند. این تغییر باعث افزایش حجم رواناب و سرعت جریان آب می‌شود. اگر سیستم زهکشی و دفع آب های سطحی متناسب با این حجم تغییر یافته طراحی نشود، شاهد سیلاب‌های شهری و اشباع شدن خاک بستر خواهیم بود.

مطالعات هیدرولوژی شامل بررسی دوره بازگشت بارندگی (Return Period)، شدت بارش و زمان تمرکز (Time of Concentration) است. در پروژه‌های بزرگی مانند احداث شهرک‌های مسکونی یا مجتمع‌های بیمارستانی، مهندسین مشاور با استفاده از منحنی‌های IDF (شدت-مدت-فراوانی) دبی طرح را محاسبه می‌کنند. هدف نهایی، انتقال سریع و ایمن آب از سطوح حساس به مجاری پذیرنده (رودخانه‌ها یا شبکه فاضلاب شهری) است، به گونه‌ای که “چرخه عمر پروژه عمرانی” به دلیل فرسایش آبی دچار اختلال نشود.

دسته‌بندی سیستم‌های زهکشی سطحی و زیرسطحی

به طور کلی، استراتژی‌های دفع آب به دو دسته اصلی تقسیم می‌شوند که هر کدام مکانیزم و تجهیزات خاص خود را می‌طلبند.

۱. زهکشی سطحی (Surface Drainage)

این سیستم برای جمع‌آوری آبی که روی سطح زمین جریان دارد طراحی می‌شود. اجزای اصلی آن شامل شیب‌بندی عرضی و طولی خیابان‌ها، کانیو (Canivo)، گاترها (Gutters)، نهرها و کانال‌های روباز است. در محوطه‌سازی مجتمع‌های مسکونی و مدارس که شرکت جهان پیکر صبا سابقه طولانی در اجرای آن‌ها دارد، دقت در اجرای کد‌های ارتفاعی (Leveling) برای هدایت ثقلی آب به سمت آبروها بسیار حیاتی است. حتی خطایی در حد چند سانتی‌متر می‌تواند منجر به ایجاد حوضچه‌های آب راکد (Ponding) شود که در زمستان باعث یخ‌زدگی و ترک خوردن روسازی می‌شود.

۲. زهکشی زیرزمینی (Subsurface Drainage)

هدف این سیستم، کنترل سطح آب زیرزمینی و کاهش فشار منفذی آب در خاک است. بالا بودن سطح ایستابی می‌تواند باعث کاهش ظرفیت باربری خاک و پدیده روانگرایی (Liquefaction) در هنگام زلزله شود. استفاده از لوله‌های مشبک (Perforated Pipes)، ژئوکمپوزیت‌ها و گالری‌های شنی در اطراف فونداسیون، بخشی از این سیستم است. این موضوع ارتباط مستقیمی با “روش های اجرای فونداسیون بیمارستان” دارد؛ چرا که در ساختمان‌های حساس درمانی که تجهیزات گران‌قیمت در طبقات منفی قرار دارند، خشک بودن کامل زیرزمین و عدم نفوذ رطوبت یک الزام مطلق است.

• مطلب پیشنهادی: روش های عایق کاری پروژه عمرانی

انواع زهکشی زیرزمینی

·        زهکش‌های لوله‌ای: شبکه‌ای از لوله‌های سوراخ‌دار که در عمق زمین کار گذاشته می‌شوند (رایج‌ترین روش).

·        پمپاژ: در مناطق با سطح آب زیرزمینی بالا، از پمپ برای کشیدن آب به سطح استفاده می‌شود.

·        زهکش حائل: کانال‌های عمود بر جریان آب زیرزمینی برای جلوگیری از ورود آن به یک منطقه خاص

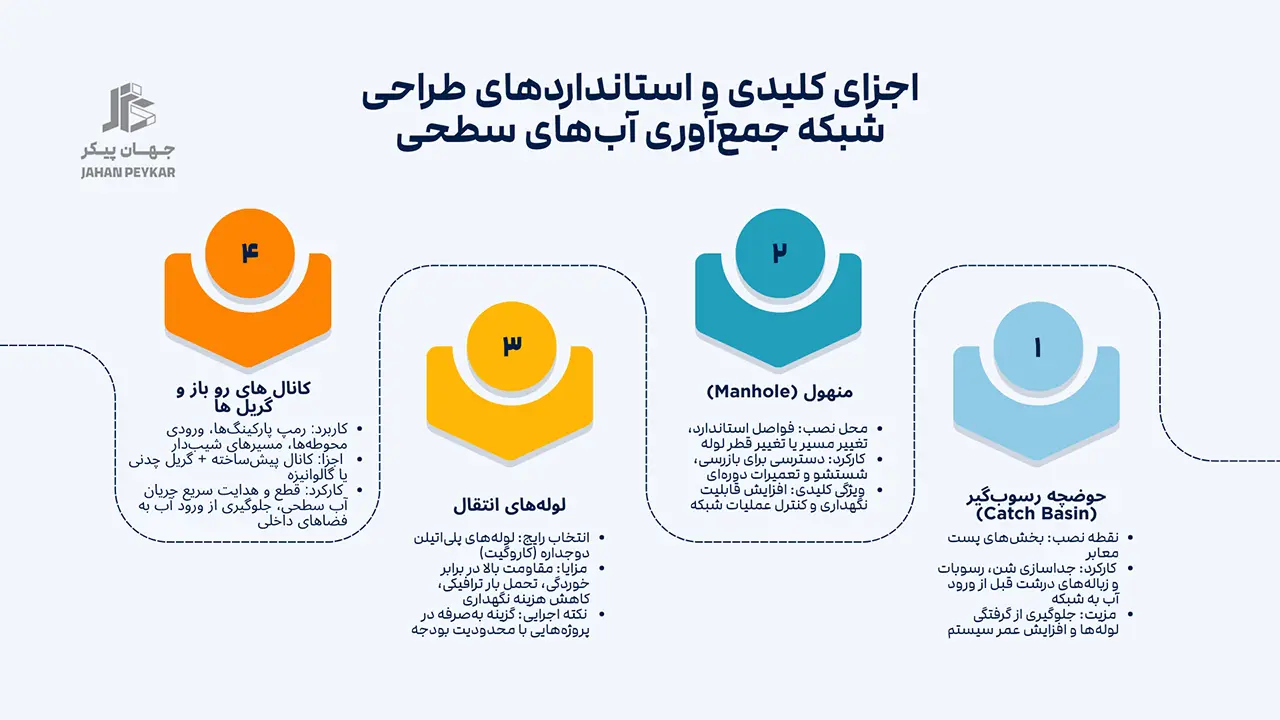

اجزای کلیدی و استانداردهای طراحی شبکه جمع‌آوری آب

یک سیستم زهکشی و دفع آب های سطحی مدرن از اجزای مختلفی تشکیل شده است که باید با دقت و بر اساس محاسبات هیدرولیکی انتخاب شوند.

• حوضچه‌های رسوب‌گیر (Catch Basins): این حوضچه‌ها در نقاط پست معابر نصب می‌شوند و وظیفه دارند پیش از ورود آب به لوله‌ها، شن و زباله‌های درشت را جدا کنند تا از گرفتگی مسیر جلوگیری شود.
• منهول‌ها (Manholes): دریچه‌های بازدید که در فواصل معین و در محل تغییر مسیر یا قطر لوله‌ها نصب می‌شوند تا امکان بازرسی و تعمیرات فراهم باشد.
• لوله‌های انتقال: امروزه استفاده از لوله‌های پلی‌اتیلن دوجداره (کاروگیت) به دلیل مقاومت بالا در برابر خوردگی و تحمل بارهای ترافیکی جایگزین لوله‌های بتنی قدیمی شده است. این انتخاب در مبحث “انتخاب مصالح با بودجه محدود” نیز حائز اهمیت است، زیرا با وجود هزینه اولیه، هزینه نگهداری را به شدت کاهش می‌دهد.
• کانال‌های روباز و گریل‌ها: در رمپ پارکینگ‌ها و ورودی محوطه‌ها، استفاده از کانال‌های پیش‌ساخته با گریل‌های چدنی یا گالوانیزه برای قطع جریان آب سطحی ضروری است.

نقش ژئوسنتتیک‌ها در ارتقای راندمان زهکشی

ورود تکنولوژی نساجی به مهندسی عمران، انقلابی در سیستم‌های زهکشی ایجاد کرده است. ژئوتکستایل‌ها (Geotextiles) به عنوان فیلتر عمل کرده و اجازه عبور آب را می‌دهند اما از شسته شدن ذرات ریز خاک به درون لوله‌های زهکش جلوگیری می‌کنند. این فرآیند که به “پایپینگ” خاک معروف است، اگر کنترل نشود، منجر به نشست زمین و گرفتگی لوله‌ها خواهد شد.

در پروژه‌های راهسازی و زیرسازی معابر که توسط پیمانکاران بزرگی مانند جهان پیکر صبا اجرا می‌شود، استفاده از ژئودرین‌ها (Geodrains) و ژئونت‌ها در پشت دیوارهای حائل و زیر روسازی جاده‌ها امری متداول است. این مواد پلیمری ضمن کاهش ضخامت لایه‌های زه‌کش سنگی، سرعت اجرای کار را بالا برده و عملکرد هیدرولیکی مطمئن‌تری ارائه می‌دهند.

چالش‌های اجرایی در خاک‌های مسئله‌دار و مناطق شهری

اجرای سیستم زهکشی و دفع آب های سطحی همیشه با چالش‌هایی روبروست، به ویژه در خاک‌های رسی با نفوذپذیری کم یا در مناطق متراکم شهری.

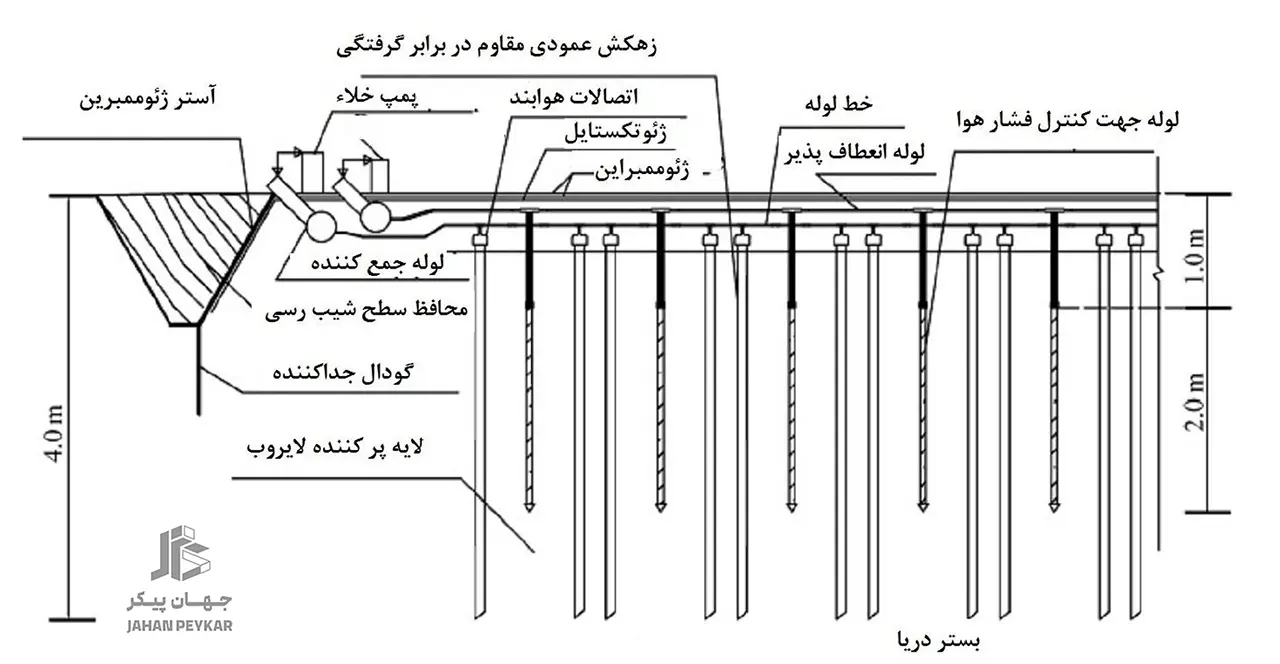

در خاک‌های رسی، آب به کندی حرکت می‌کند و زهکشی ثقلی به تنهایی پاسخگو نیست. در این شرایط ممکن است نیاز به اصلاح خاک یا استفاده از زهکش‌های نواری عمودی (PVD) باشد. همچنین در محیط‌های شهری، تداخل لوله‌های زهکشی با سایر تاسیسات زیربنایی (مانند لوله‌های گاز، کابل‌های برق و فیبر نوری) یکی از معضلات اصلی پیمانکاران است. مدیریت این تداخلات نیازمند نقشه‌برداری دقیق (As-built) و هماهنگی با ارگان‌های مختلف شهری است. در پروژه‌های مدرسه سازی یا مسکن ملی که تراکم ساختمانی بالاست، طراحی شبکه باید به گونه‌ای باشد که کمترین تداخل را با “سیستم های دیوارچینی نوین” و فونداسیون‌های گسترده داشته باشد تا یکپارچگی سازه حفظ شود.

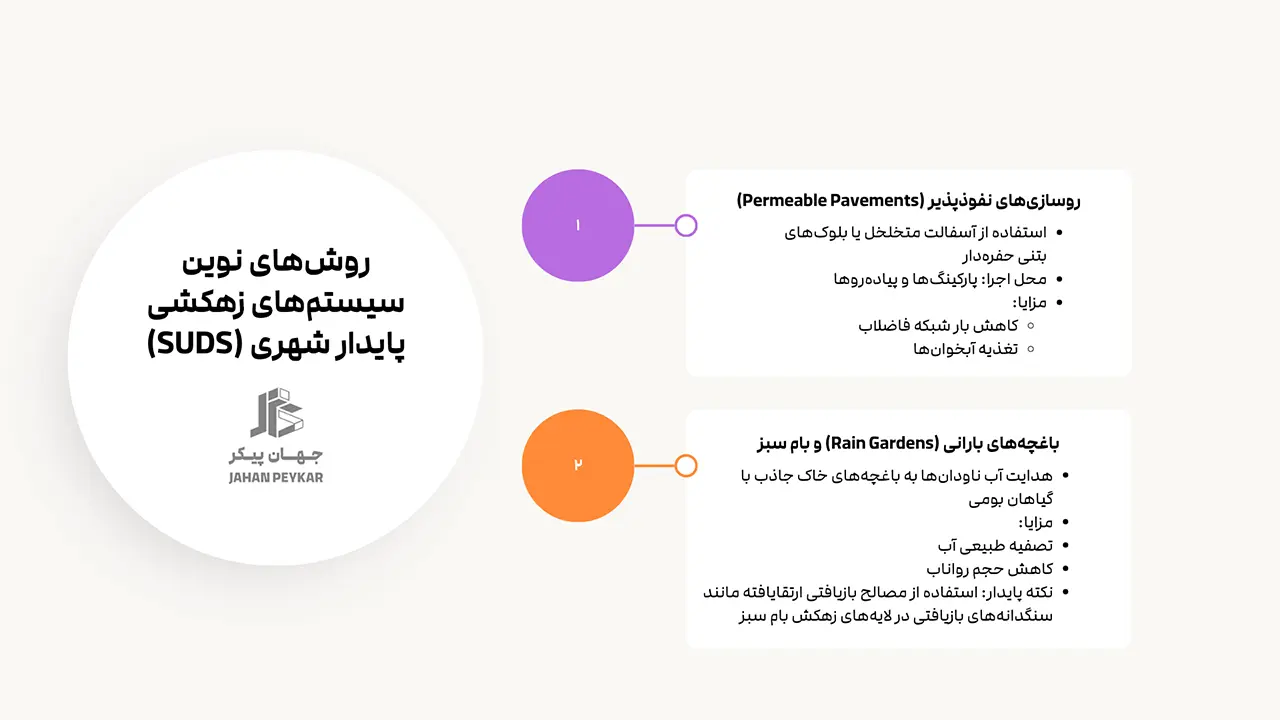

روش‌های نوین سیستم‌های زهکشی پایدار شهری (SUDS)

رویکرد سنتی زهکشی که بر انتقال سریع آب به خارج از شهر تمرکز داشت، امروزه با مفاهیم جدیدی جایگزین شده است. سیستم‌های زهکشی پایدار شهری (Sustainable Urban Drainage Systems) به دنبال مدیریت رواناب در منشاء، کاهش سرعت جریان و نفوذ دادن دوباره آب به سفره‌های زیرزمینی هستند.

۱. روسازی‌های نفوذپذیر (Permeable Pavements)

استفاده از آسفالت متخلخل یا بلوک‌های بتنی حفره‌دار در پارکینگ‌ها و پیاده‌روها اجازه می‌دهد آب باران مستقیماً به لایه‌های زیرین نفوذ کند. این روش علاوه بر کاهش بار شبکه فاضلاب، به تغذیه آبخوان‌ها کمک می‌کند.

۲. باغچه‌های بارانی (Rain Gardens) و بام سبز

هدایت آب ناودان‌ها به باغچه‌های طراحی شده با خاک جاذب و گیاهان بومی، راهکاری اکولوژیک برای تصفیه طبیعی آب و کاهش حجم رواناب است. استفاده از “مصالح بازیافتی ارتقایافته در معماری” سبز، مانند استفاده از سنگدانه‌های بازیافتی در لایه‌های زهکش بام سبز، همراستا با اهداف توسعه پایدار است.

حفاظت از سازه در برابر رطوبت و فشار هیدرواستاتیک

یکی از خطرات اصلی عدم وجود یک سیستم زهکشی و دفع آب های سطحی کارآمد، اعمال فشار هیدرواستاتیک به دیوارهای زیرزمین و فونداسیون است. آب جمع شده در پشت دیوار حائل می‌تواند نیرویی عظیم وارد کند که حتی قوی‌ترین سازه‌های بتنی را دچار ترک‌خوردگی و نشت نماید.

برای مقابله با این پدیده، استفاده از سیستم “دیمپل شیت” (Dimpled Sheet) یا ورق‌های شانه‌تخم‌مرغی در کنار لوله‌های زهکش پای دیوار توصیه می‌شود. این لایه فاصله‌ای هوایی بین خاک و دیوار ایجاد کرده و مسیری مطمئن برای هدایت عمودی آب به سمت لوله‌های زهکش فراهم می‌کند. این تکنیک به ویژه در پروژه‌های بیمارستانی که دارای طبقات متعدد منفی برای تاسیسات و پارکینگ هستند و توسط شرکت‌هایی چون جهان پیکر صبا احداث می‌شوند، یک استاندارد اجرایی غیرقابل چشم‌پوشی است. توجه به این نکته ضروری است که نفوذ آب می‌تواند عملکرد “مصالح ساختمانی مقاوم در برابر زلزله” را نیز تحت تاثیر قرار دهد، چرا که خوردگی میلگردها در محیط مرطوب تسریع شده و ظرفیت باربری مقطع بتنی کاهش می‌یابد.

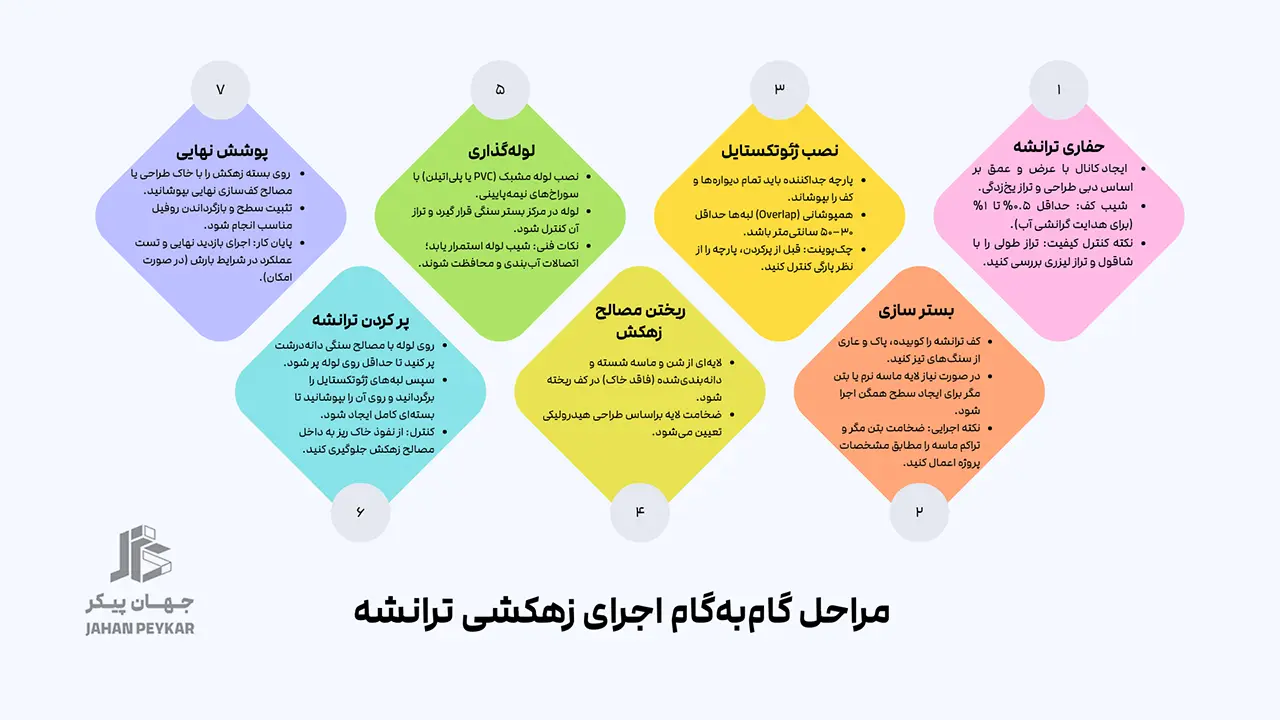

مراحل گام‌به‌گام اجرای زهکشی ترانشه

یکی از پرکاربردترین روش‌ها در پروژه‌های ساختمانی و راهسازی، اجرای زهکش‌های فرانسوی است. مراحل اجرای صحیح آن به شرح زیر است:

1. حفاری ترانشه: کانالی با عرض و عمق محاسبه شده (بر اساس دبی آب و تراز یخ‌زدگی) حفر می‌شود. شیب کف کانال باید حداقل ۰.۵ تا ۱ درصد باشد.
2. بستر سازی: کف ترانشه باید کاملاً کوبیده شده و عاری از سنگ‌های تیز باشد. معمولاً لایه‌ای از ماسه نرم یا بتن مگر در کف ریخته می‌شود.
3. نصب ژئوتکستایل: پارچه جداکننده باید کل سطح داخلی کانال را بپوشاند و لبه‌های اضافی برای همپوشانی (Overlap) روی سطح نهایی باقی بماند.
4. ریختن مصالح زهکش: لایه‌ای از شن و ماسه شسته شده و دانه‌بندی شده (بدون خاک) در کف ریخته می‌شود.

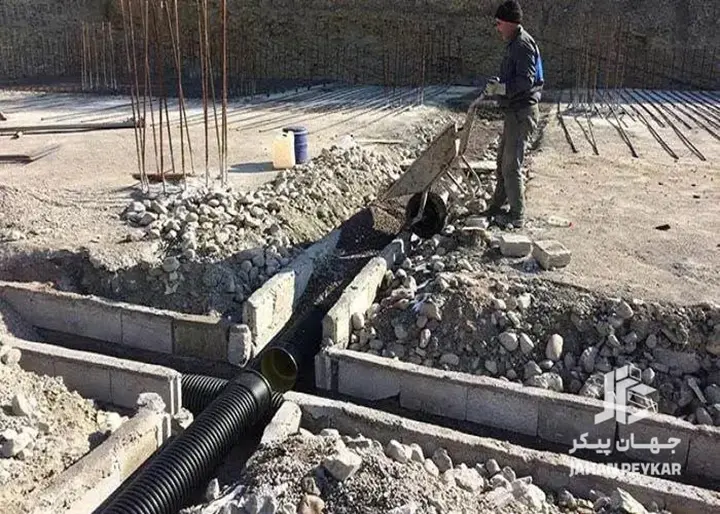

5. لوله گذاری: لوله مشبک (PVC یا پلی‌اتیلن) با سوراخ‌هایی که معمولاً در نیمه پایینی قرار دارند، روی بستر سنگی نصب می‌شود.
6. پر کردن ترانشه: روی لوله با مصالح سنگی دانه درشت پر می‌شود و سپس لبه‌های ژئوتکستایل روی آن برگردانده می‌شود تا بسته‌ای کامل ایجاد شود.
7. پوشش نهایی: روی سیستم با خاک معمولی یا مصالح کف‌سازی پوشانده می‌شود.

نگهداری و پایش سیستم‌های دفع آب

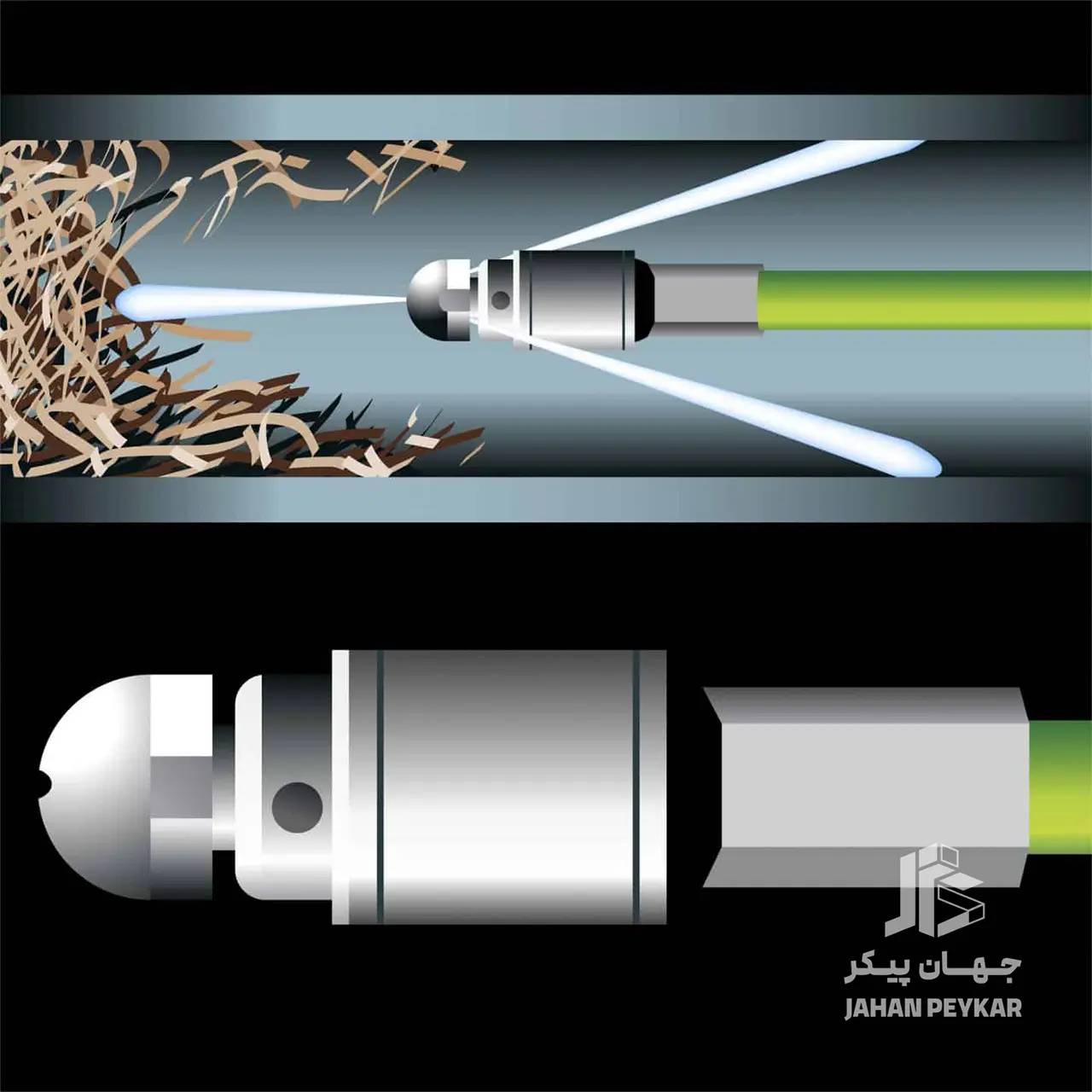

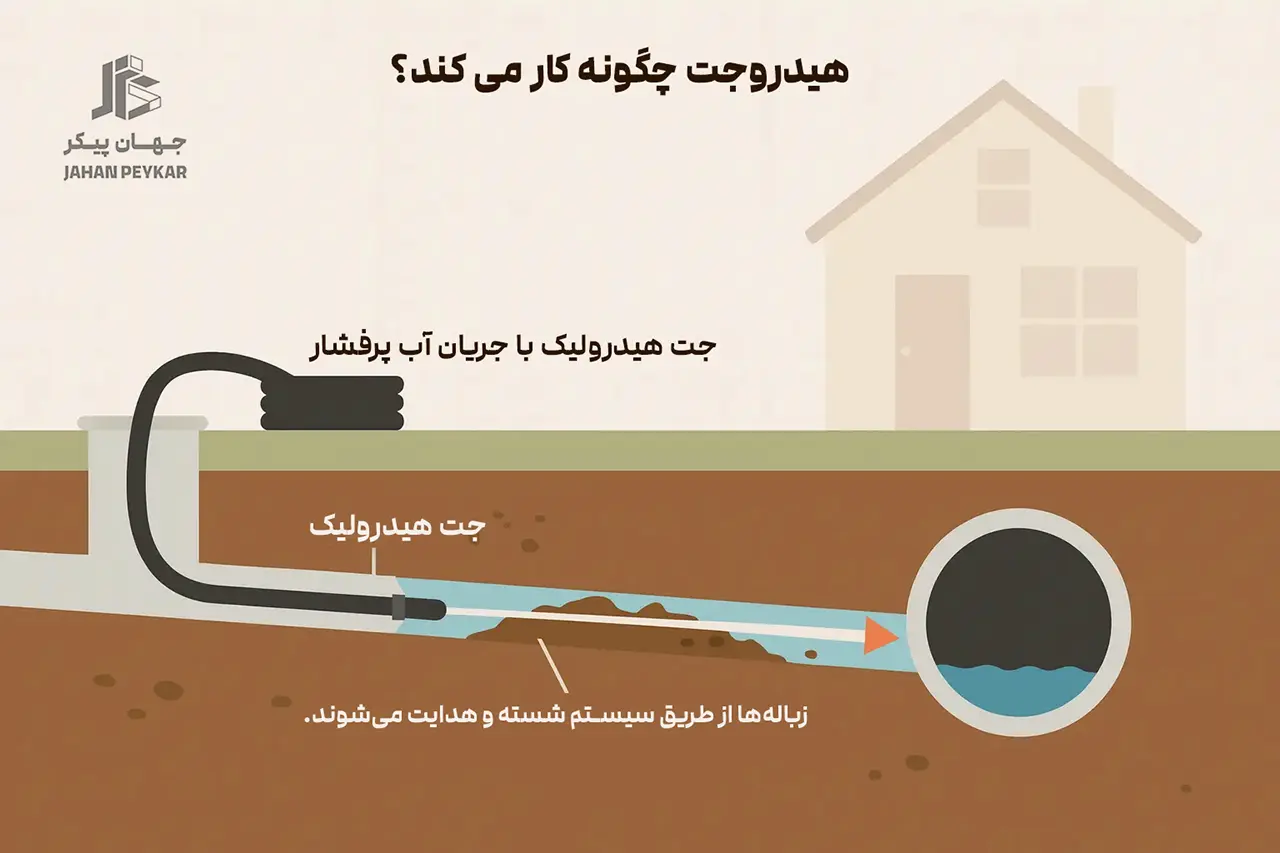

حتی بهترین طراحی‌ها بدون نگهداری (Maintenance) محکوم به شکست هستند. گرفتگی لوله‌ها توسط ریشه درختان، انباشت رسوبات در منهول‌ها و تخریب دریچه‌ها از مشکلات رایج هستند. در قراردادهای پیمانکاری بزرگ، برنامه مدونی برای شستشوی دوره‌ای لوله‌ها (Jetting) و تخلیه حوضچه‌های رسوب‌گیر در نظر گرفته می‌شود.

در پروژه‌های ملی مانند انبوه‌سازی مسکن، عدم توجه به نگهداری سیستم زهکشی و دفع آب های سطحی می‌تواند منجر به آب‌گرفتگی معابر و نارضایتی ساکنین شود. شرکت‌های متعهد مانند مجموعه جهان پیکر صبا، همواره در زمان تحویل پروژه، دستورالعمل‌های دقیق نگهداری را به تیم بهره‌بردار منتقل می‌کنند تا سرمایه‌گذاری‌های انجام شده حفظ شود.

ملاحظات اقتصادی و مهندسی ارزش

هزینه اجرای سیستم زهکشی بخش قابل توجهی از بودجه سیویل پروژه را به خود اختصاص می‌دهد. مهندسی ارزش در اینجا به معنی یافتن تعادل بین عملکرد هیدرولیکی و هزینه‌هاست. به عنوان مثال، جایگزینی کانال‌های بتنی درجا با کانال‌های پیش‌ساخته پلیمری ممکن است در نگاه اول گران‌تر باشد، اما با در نظر گرفتن سرعت اجرا، کاهش نیروی انسانی و طول عمر بیشتر، انتخابی اقتصادی خواهد بود.

همچنین طراحی دقیق شیب‌بندی محوطه (Site Grading) می‌تواند نیاز به لوله‌گذاری‌های عمیق و پرهزینه را کاهش دهد. استفاده هوشمندانه از توپوگرافی طبیعی زمین برای هدایت آب، هنری است که طراحان باتجربه از آن بهره می‌برند.

تکنولوژی‌های نوین در دفع آب‌های سطحی جاده‌ای

در پروژه‌های راهسازی برون‌شهری، سرعت حرکت آب و حجم آن بسیار بالاتر است. استفاده از کانال‌های کناری V شکل (V-ditches) و آب‌روهای لوله‌ای (Culverts) برای عبور آب از زیر جاده مرسوم است. اما فناوری‌های جدیدتری مانند “آسفالت‌های متخلخل لایه رویه” (Open Graded Friction Course) نیز وجود دارند که آب را از سطح جاده تخلیه کرده و از پاشش آب (Splash) زیر چرخ خودروها جلوگیری می‌کنند، که ایمنی رانندگی را به شدت افزایش می‌دهد. این تکنیک‌ها در کنار یک سیستم زهکشی و دفع آب های سطحی استاندارد در حاشیه راه، پکیجی کامل از ایمنی و دوام را ارائه می‌دهند.

یکپارچگی زهکشی با معماری و منظر

زهکشی نباید به عنوان یک عنصر زائد و زشت در پروژه دیده شود. در معماری منظر مدرن، المان‌های زهکشی بخشی از زیبایی‌شناسی طرح هستند. استفاده از گریل‌های دکوراتیو، طراحی آب‌نماهایی که در زمان بارندگی فعال می‌شوند و تلفیق کانال‌های آب با مسیرهای پیاده، نمونه‌هایی از این رویکرد هستند. در پروژه‌های شاخصی که توسط شرکت جهان پیکر صبا اجرا می‌شوند، تلاش بر این است که ضمن رعایت اصول فنی، جنبه‌های بصری و معماری نیز در طراحی آبروها لحاظ شود تا محیطی دلپذیر برای کاربران فضا (مثلاً بیماران در محوطه بیمارستان یا دانش‌آموزان در حیاط مدرسه) فراهم گردد.

اهمیت سیستم زهکشی در پایداری گودبرداری‌ها

در ابتدای شروع هر پروژه ساختمانی، گودبرداری عمیق چالش‌برانگیزترین مرحله است. ورود آب‌های زیرزمینی به داخل گود می‌تواند باعث ریزش دیواره‌ها شود. طراحی سیستم‌های زهکشی موقت (Dewatering) با استفاده از چاه‌های عمیق یا پمپ‌های شناور، برای پایین انداختن سطح آب زیرزمینی ضروری است. این عملیات باید تا زمانی که سازه نگهبان و سیستم زهکشی دائم اجرا نشده‌اند، ادامه یابد. در این مرحله نیز استفاده از “روش های عایق کاری پروژه عمرانی” برای دیوارهای حائل پیرامونی، مکمل عملیات زهکشی است تا سازه‌ای کاملاً خشک و ایمن تحویل داده شود.

تحلیل نهایی و چشم‌انداز

پیاده‌سازی یک سیستم زهکشی و دفع آب های سطحی کارآمد، سرمایه‌گذاری بر روی آینده پروژه است. در شرایطی که تغییرات اقلیمی باعث بروز بارش‌های سیل‌آسا و غیرقابل پیش‌بینی شده است، ضوابط طراحی باید سخت‌گیرانه‌تر از گذشته اعمال شوند. از محاسبات دقیق هیدرولوژیکی گرفته تا انتخاب مصالح نوین ژئوسنتتیک و اجرای دقیق شیب‌بندی‌ها، همگی حلقه‌های زنجیری هستند که استحکام بنا را تضمین می‌کنند. برای سازندگان و توسعه‌دهندگان بزرگ، توجه به جزئیات پنهان زیر زمین، به اندازه نمای ظاهری ساختمان اهمیت دارد، چرا که کیفیت واقعی یک سازه در عملکرد آن در سخت‌ترین شرایط جوی نمایان می‌شود. استفاده از تجربیات شرکت‌های موفق و دانش روز مهندسی، مسیر دستیابی به زیرساخت‌های پایدار و تاب‌آور را هموار می‌سازد.
