مقایسه انواع سقف ساختمانی

سقف، یکی از اجزای کلیدی هر سازه است که مسئول انتقال بارهای مرده و زنده، تامین سختی جانبی و تضمین عملکرد ایمن سازه در برابر باد و زلزله است. انتخاب سیستم سقف مناسب، مستقیماً بر ایمنی، سرعت اجرا، هزینه نهایی و چرخه عمر پروژه تاثیر می‌گذارد. با توجه به تنوع سیستم‌های سازه‌ای، شناخت دقیق ویژگی‌های انواع سقف‌ها برای مهندسان، کارفرمایان و مدیران پروژه ضروری است.

در این گزارش، چهار سیستم رایج سقف شامل تیرچه بلوک، کامپوزیت، عرشه فولادی و وافل را به صورت تخصصی تحلیل می‌کنیم.

سقف تیرچه بلوک؛ پرکاربرد با تحولات جدید

سقف تیرچه بلوک یکی از رایج‌ترین و شناخته‌شده‌ترین انواع سقف‌های ساختمانی در ایران است که ترکیبی از تیرچه‌های پیش‌ساخته بتنی یا فولادی (کرومیت) و بلوک‌های پرکننده (سیمانی، سفالی یا پلی استایرن) است. این سقف در واقع نوعی دال یک طرفه محسوب می‌شود که فاصله تیرچه‌ها توسط بلوک‌ها پر شده و در نهایت با یک لایه دال بتنی نازک (بتن درجا) پوشانده می‌شود.

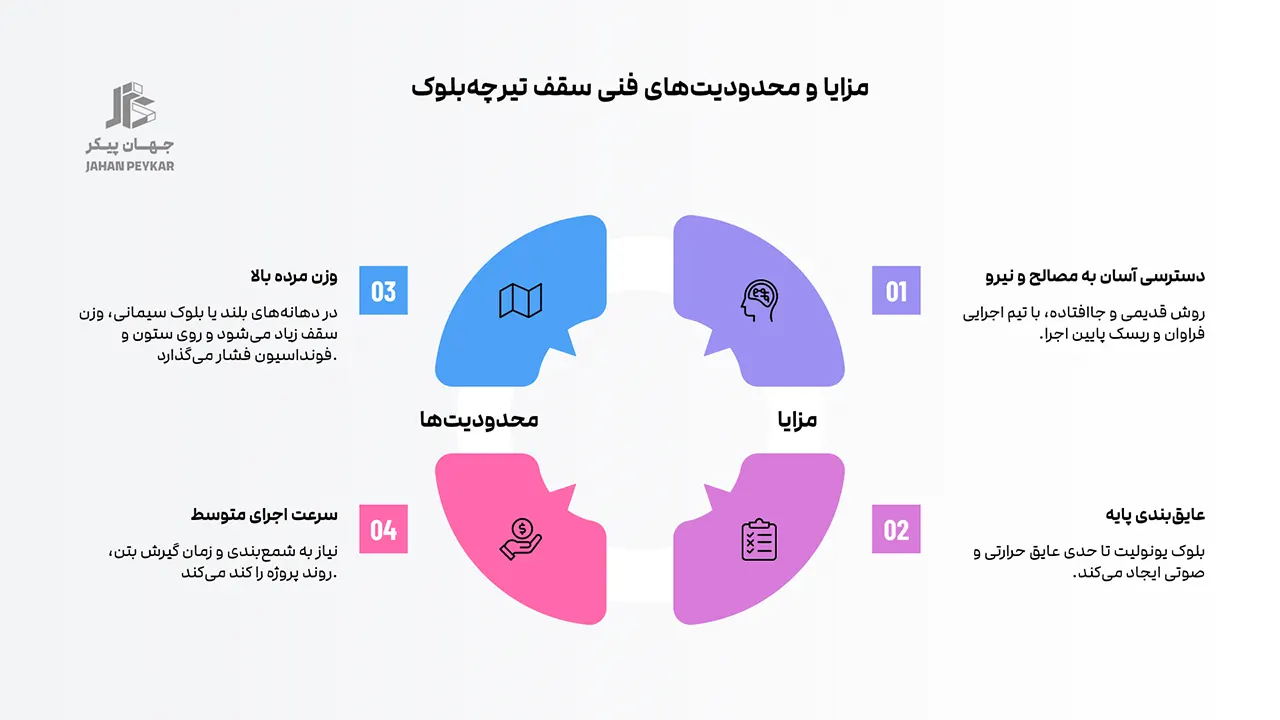

مزایا و محدودیت‌های فنی تیرچه بلوک:

• در دسترس بودن مصالح و نیروی کار: به دلیل قدمت این روش، تمامی مصالح و تیم‌های اجرایی در دسترس هستند که ریسک‌های اجرایی را کاهش می‌دهد.
• عایق‌بندی: استفاده از بلوک‌های پلی استایرن (یونولیت) تا حدودی به عنوان عایق حرارتی و صوتی عمل می‌کند.
• وزن مرده بالا: به خصوص در سقف‌های با دهانه بلند و استفاده از بلوک‌های سیمانی، وزن مرده سقف می‌تواند بالا باشد که مستقیماً بر ابعاد ستون‌ها و فونداسیون تأثیر می‌گذارد.
• سرعت اجرای متوسط: اجرای شمع‌بندی زیرین و زمان لازم برای گیرش بتن درجا، سرعت کلی کار را نسبت به سیستم‌های نوین کندتر می‌کند.

در پروژه‌های مسکن ملی یا ساختمان‌های با اهمیت متوسط که نیاز به انتخاب مصالح با بودجه محدود دارند، سقف تیرچه بلوک (به ویژه با بلوک‌های فوم پلی استایرن) هنوز یک گزینه اقتصادی باقی مانده است، مشروط بر آنکه نظارت دقیقی بر کیفیت تیرچه‌های پیش‌ساخته و اتصال صحیح میلگردهای حرارتی صورت گیرد.

سقف کامپوزیت سرعت و استحکام در سازه‌های فلزی

سقف کامپوزیت (Composite Deck) به سقفی گفته می‌شود که از ترکیب بتن درجا و تیرهای فرعی فلزی (مانند IPE یا تیرورق) ساخته می‌شود. این سقف با استفاده از برش‌گیرهایی (Stud Connectors) که به تیرهای فلزی جوش می‌شوند، بتن و فولاد را به صورت یکپارچه عمل کرده و مقاومت خمشی تیرها را به طرز چشمگیری افزایش می‌دهد.

انواع سقف کامپوزیت

سقف‌های کامپوزیتی همانند انواع سقف‌های دیگر می‌توانند انواع مختلفی داشته باشند و هر کدام از آنها با داشتن ویژگی‌ها و مشخصات مختلف در سازه‌ها و ساختمان‌های متنوعی کاربرد داشته باشند. این سقف‌ها می‌توانند بر اساس نوع مصالح مصرفی در اجرا به دو دسته تقسیم شوند که شامل سقف‌های کامپوزیت ساده و سقف‌های عرشه فولادی هستند. همچنین بر اساس روش و نحوه اجرا می‌توان سقف‌های کامپوزیت را به ۴ دسته اصلی تقسیم کرد که به شرح زیر می‌باشند:

سقف کامپوزیت عرشه فولادی

این نوع سقف نیز توسط ترکیب ورق‌های فلزی گالوانیزه موجدار با بتن اجرا می‌شود و از رایج‌ترین و محبوب‌ترین انواع سقف‌ها است. اجرای این سقف‌ها نیز می‌تواند در ۶ مرحله شامل جانمایی ورق فولادی، تثبیت ورق فولادی (همراه با فلاشینگ)، اتصال ورق فولادی به تیر، آرماتوربندی، اتصال گل‌میخ به شبکه میلگردها و بتن‌ریزی اجرا می‌شوند. این سقف‌ها معمولاً از ورق گالوانیزه ذوزنقه‌ای، برشگیر، آرماتور، بتن، تیر فرعی و فلاشینگ تشکیل می‌شود.

سقف‌ کامپوزیت روفیکس

سقف‌های کامپوزیت روفیکس نیز از ماندگاری بسیار خوبی برخوردار هستند و در اجرای آنها بعد از انتقال ورق فولادی مشبک به محل ساختمان، روفیکس بر روی برشگیرهای تیرهای فرعی جوش می‌شوند. در مرحله بعدی از چند Spacer برای ایجاد ارتفاع کافی برای قرار دادن شبکه میلگردها بر روی تیرها نصب می‌شود.

سقف کامپوزیت فلزی

سقف‌های کامپوزیت فلزی از جمله متدهای اجرای سقف و کف با استفاده از ترکیب بتن با اسکلت فولادی می‌باشند که در آن بعد از نصب برشگیر بر روی تیرهای فرعی، قالب‌بندی سقف به وسیله تخته‌کوبی در بین تیرها بدون نیاز به شمع بندی انجام می‌شود. بعد از جوش دادن پروفیل‌های ناودانی بر روی بال تیرهای باربر یک شبکه از میلگردهای حرارتی بر روی پروفیل‌ها قرار داده می‌شود. در نهایت بتن‌ریزی سقف انجام‌شده و قالب‌ها از سقف برداشته می‌شوند.

سقف کامپوزیت کرومیت

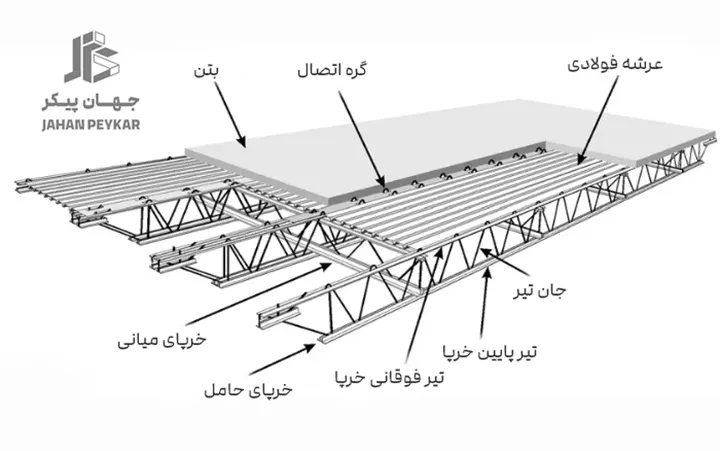

در سقف‌های کامپوزیت کرومیت نیز از تیرچه کرومیت (تیرچه‌هایی با جان باز)، ورق فولادی موجدار (قالب ماندگار)، میلگردهای حرارتی و بتن بهره گرفته می‌شود. این نوع سقف‌ها در ۵ مرحله مختلف شامل نصب تیرچه کرومیت، قالب‌بندی، آرماتوربندی، بتن‌ریزی و باز کردن قالب اجرا می‌شود.

مزایای ساختاری سقف کامپوزیت:

• کاهش ارتفاع مقاطع: به دلیل عملکرد ترکیبی، می‌توان از ارتفاع کمتری برای تیرهای اصلی و فرعی استفاده کرد که ارتفاع کلی ساختمان را کاهش می‌دهد.
• سرعت بالا در طبقات پایین: پس از نصب تیرهای فرعی، چیدن قالب کف و آرماتوربندی نسبتاً سریع است.
• عملکرد لرزه‌ای: به دلیل اتصال صلب برش‌گیرها، سقف کامپوزیت سختی جانبی مناسبی را فراهم می‌کند که در برابر نیروهای جانبی زلزله بسیار مؤثر است. این امر در کنار استفاده از “مصالح ساختمانی مقاوم در برابر زلزله” در اسکلت اصلی، به افزایش پایداری کلی کمک می‌کند.

در پروژه‌های عمرانی گسترده که شرکت‌هایی مانند جهان پیکر صبا در آن فعالیت دارند، به ویژه در سازه‌های فولادی بیمارستانی یا آموزشی، استفاده از سقف‌های کامپوزیت به دلیل قابلیت اطمینان بالا و سهولت در نصب تاسیسات از زیر سقف (در فضای خالی بین تیرها) متداول است.

سقف عرشه فولادی (متال دک)

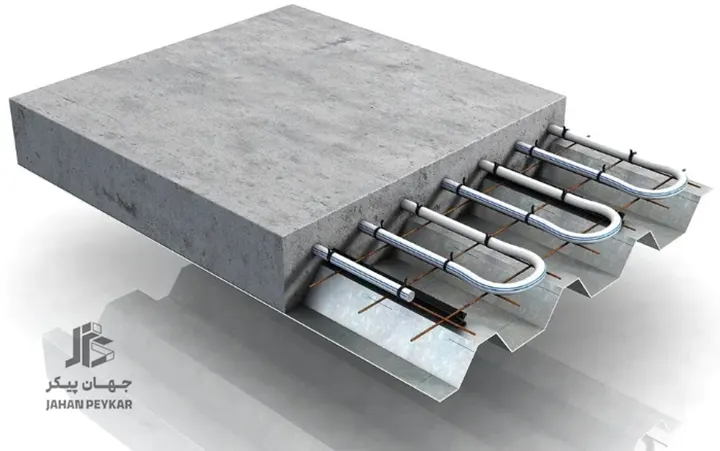

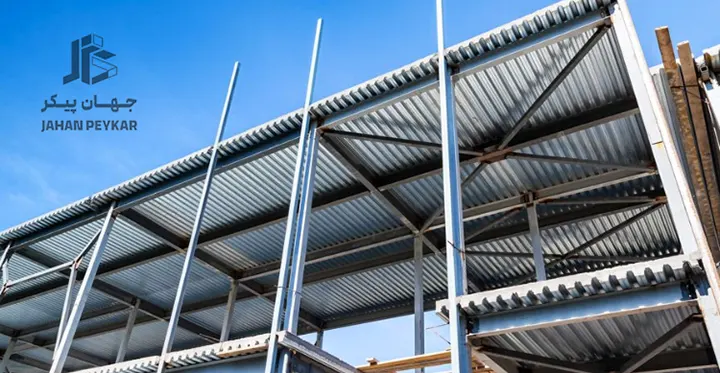

سقف عرشه فولادی (Metal Deck) یکی از پیشرفته‌ترین انواع سقف‌های ساختمانی است که در واقع نوعی سقف کامپوزیت است، اما با این تفاوت که به جای قالب‌بندی سنتی یا تخته‌کوبی، از ورق‌های گالوانیزه آجدار (Corrugated Sheets) به عنوان قالب دائم استفاده می‌شود. این ورق‌ها پس از بتن‌ریزی و گیرش، به عنوان آرماتور کششی نیز عمل می‌کنند.

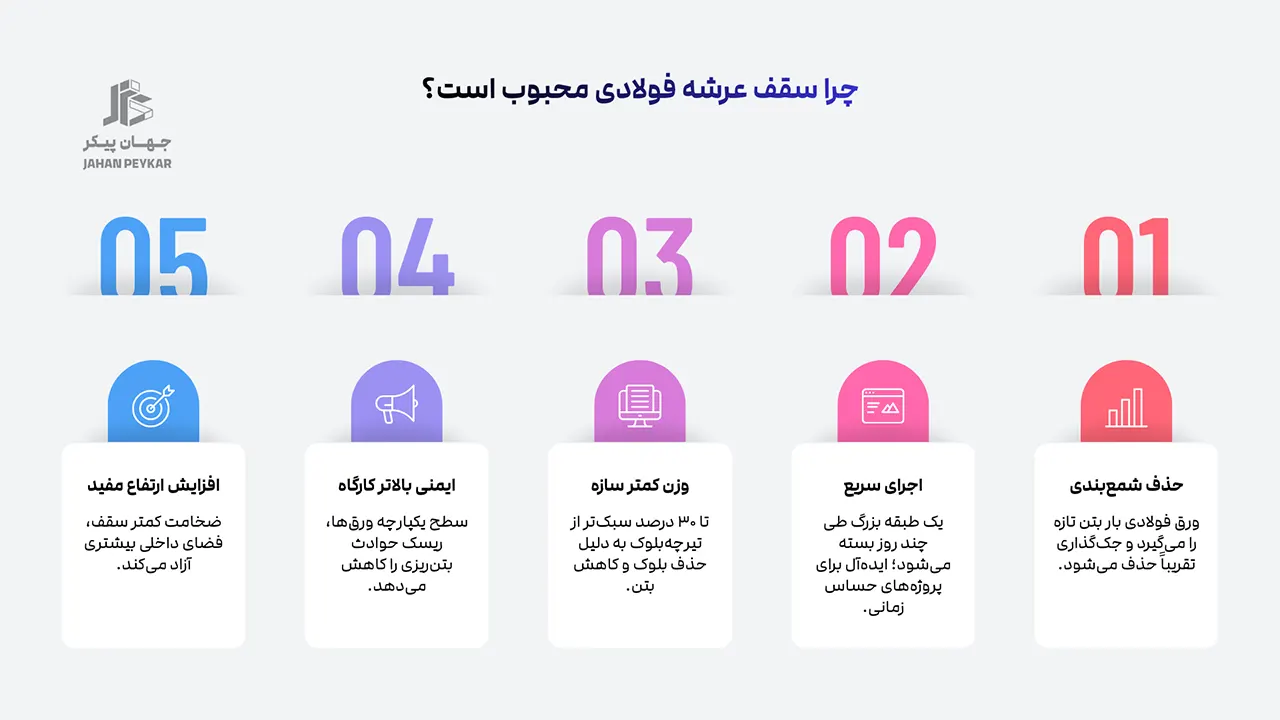

چرا سقف عرشه فولادی در انبوه‌سازی محبوب است؟

• حذف شمع‌بندی (جک): ورق عرشه فولادی تا زمان گیرش بتن، بار را تحمل می‌کند و نیاز به شمع‌بندی‌های پرهزینه و وقت‌گیر را تقریباً به طور کامل حذف می‌کند.
• سرعت رکوردشکن: اجرای سقف در یک طبقه بزرگ می‌تواند در عرض چند روز انجام شود. این سرعت بالا به ویژه در پروژه‌هایی که باید در زمان کوتاهی به بهره‌برداری برسند (مانند ساخت مدارس یا مراکز درمانی) بسیار حیاتی است.
• وزن سبک: به دلیل کاهش ضخامت بتن مصرفی و حذف بلوک‌های پرکننده، وزن سقف تا ۳۰ درصد نسبت به تیرچه بلوک کاهش می‌یابد.
• ایمنی کارگاه: سطح صاف و یکپارچه ورق‌های فولادی، پس از نصب، ایمنی بسیار بالایی را برای کارگران حین بتن‌ریزی فراهم می‌آورد.
• مطلب پیشنهادی: (روش های اجرای فونداسیون بیمارستان)
• کاهش ضخامت سقف: ضخامت کمتر سقف‌های عرشه فولادی، باعث افزایش ارتفاع مفید داخلی طبقات می‌شود.

ملاحظات اجرایی و فنی عرشه فولادی

اگرچه عرشه فولادی مزایای زیادی دارد، اما به دلیل ماهیت فلزی آن، بحث “روش های عایق کاری پروژه عمرانی” در برابر صوت و آتش اهمیت پیدا می‌کند. باید زیر سقف با لایه‌های مناسبی مانند پشم سنگ یا پوشش‌های ضدحریق پوشانده شود تا استانداردهای ایمنی به طور کامل رعایت شوند. این نکته در طراحی سازه‌های درمانی و عمومی، که حفظ آرامش و ایمنی ساکنین در اولویت است، بسیار مهم تلقی می‌شود.

سقف وافل؛ زیبایی، دهانه‌های بزرگ و حذف پرکننده

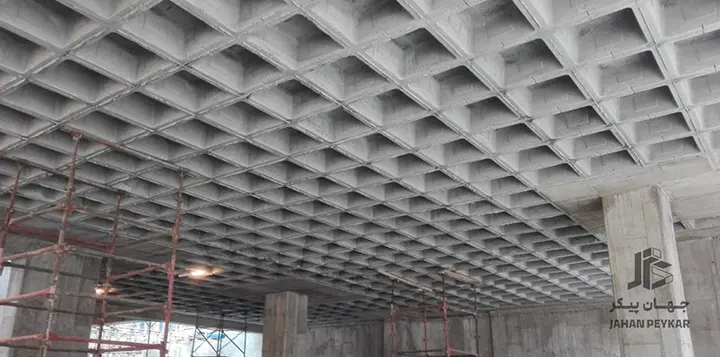

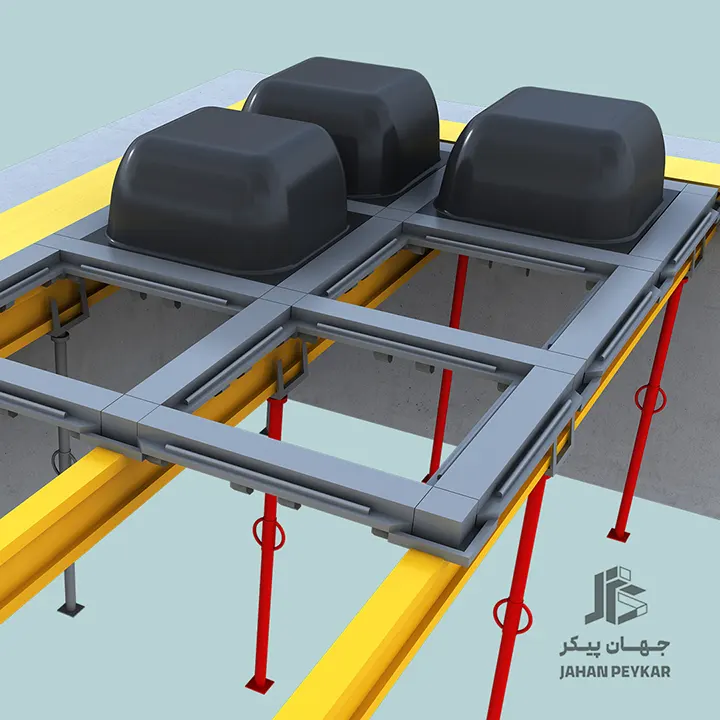

سقف وافل که به آن سقف مشبک یا قابلمه‌ای نیز می‌گویند، نوعی دال دوطرفه است که برای پوشش دهانه‌های بزرگ و کاهش وزن مرده سقف طراحی شده است. شکل ظاهری این سقف پس از قالب‌برداری شبیه به خانه‌های وافل یا شبکه‌های مشبک است. این حفره‌ها با استفاده از قالب‌های غیردائم پلاستیکی (باكس یا قابلمه) ایجاد می‌شوند.

تفاوت‌های سازه‌ای سقف وافل:

• سیستم دوطرفه: این سقف در هر دو جهت بار را منتقل می‌کند که باعث کاهش لنگر خمشی و امکان اجرای دهانه‌های بسیار بلند (تا ۱۵ متر) بدون نیاز به تیرهای آویزدار می‌شود.
• کاهش وزن مرده: حفره‌های ایجاد شده در سقف، بتن غیرضروری را که صرفاً وزن اضافی ایجاد می‌کند، حذف کرده و وزن مرده سازه را کاهش می‌دهد. این کاهش وزن، در طراحی “روش های اجرای فونداسیون بیمارستان” و سازه‌های بلندمرتبه، صرفه‌جویی زیادی در پی دارد.
• زیبایی معماری: نمای اکسپوز (بتن نمایان) وافل بسیار جذاب است و اغلب در فضاهای عمومی، پارکینگ‌ها، تالارها و لابی‌ها به عنوان یک المان معماری مورد استفاده قرار می‌گیرد.

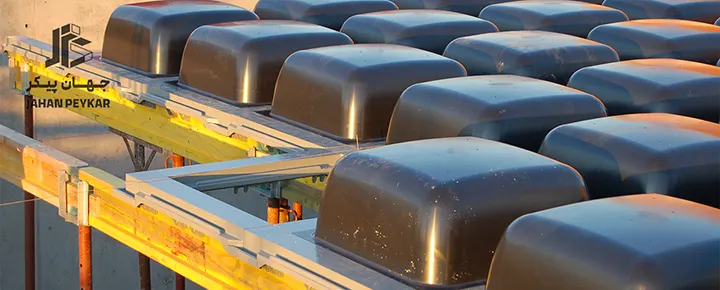

• قابلیت قالب‌گیری مجدد: قالب‌های پلاستیکی وافل، دائم نیستند و پس از بتن‌ریزی جدا شده و قابل استفاده مجدد هستند. این ویژگی به کاهش هزینه‌ها در پروژه‌های انبوه‌سازی کمک می‌کند.

در ساختمان‌هایی با کاربری‌های عمومی بزرگ، مانند سالن‌های انتظار بیمارستان‌ها یا فضاهای ورزشی در مدارس که نیاز به ستون‌گذاری کمتری دارند، سقف وافل یک انتخاب عالی محسوب می‌شود.

مقایسه چهار نوع سقف‌ ساختمانی از نظر سرعت، هزینه و کاربری

انتخاب نهایی از میان انواع سقف‌های ساختمانی باید بر اساس آنالیز دقیق سازه‌ای، بودجه پروژه و الزامات معماری صورت گیرد. در اینجا مقایسه‌ای تخصصی ارائه شده است:

ملاحظات فنی در انتخاب سقف

جنبه‌های اقتصادی و اجرایی

مهندسین مجرب در شرکت‌های بزرگ عمرانی که اجرای همزمان پروژه‌های متعددی مانند مسکن ملی، راهسازی و ابنیه درمانی را بر عهده دارند، همیشه به دنبال سیستمی هستند که بالاترین راندمان را داشته باشد. در این راستا، انواع سقف‌های ساختمانی از منظر هزینه و مدیریت منابع نیز با هم متفاوتند:

• هزینه مصالح درجا: در سقف‌هایی نظیر عرشه فولادی، مصرف بتن به دلیل عدم وجود بلوک پرکننده کاهش می‌یابد اما هزینه ورق‌های فولادی اولیه افزایش می‌یابد. در وافل، هزینه قالب‌های ماندگار/غیرماندگار پلاستیکی به مخارج اضافه می‌شود.
• هزینه‌های قالب‌بندی: تیرچه بلوک و وافل نیازمند شمع‌بندی و قالب‌بندی گسترده هستند، در حالی که عرشه فولادی تقریباً قالب‌بندی را حذف می‌کند. این امر، علاوه بر کاهش هزینه نیروی کار، سرعت کار را در طبقات بالا افزایش می‌دهد.
• دقت اجرایی: سیستم‌های عرشه فولادی و وافل نیاز به دقت بالاتری در تراز کردن و اجرای برش‌گیرها یا قالب‌ها دارند. خطای اجرایی در این سیستم‌ها می‌تواند به هزینه‌های ترمیم بالایی منجر شود.

عایق‌بندی و پایداری در سقف‌ها

یکی از جنبه‌های فنی مهم در انتخاب انواع سقف‌های ساختمانی، مباحث عایق‌بندی است.

برای جبران ضعف عایق‌بندی در سقف‌هایی با ضخامت کم یا ماهیت فلزی (مانند عرشه فولادی)، استفاده از “روش های عایق کاری پروژه عمرانی” با کیفیت بالا، مانند لایه‌های پشم سنگ یا بتن لیکا، اجباری است. همچنین، شرکت‌های مدرن به دنبال کاهش نخاله‌های ساختمانی هستند؛ لذا گرایش به سمت سیستم‌هایی که از قالب‌های ماندگار یا پرکننده‌های قابل بازیافت استفاده می‌کنند (مانند بلوک‌های پوکه‌ای یا قالب‌های وافل)، یک مزیت زیست‌محیطی محسوب می‌شود.

آینده سقف‌ها و نقش شرکت‌های انبوه‌ساز

صنعت ساختمان به سمت صنعتی‌سازی و اجرای سریع‌تر با حفظ کیفیت در حرکت است. گرایش به سمت سیستم‌هایی مانند عرشه فولادی و وافل، نشان‌دهنده نیاز بازار به انواع سقف‌های ساختمانی با قابلیت پوشش دهانه‌های بلند، وزن کم و سرعت اجرایی بالاست.

شرکت‌های انبوه‌ساز بزرگ، مانند جهان پیکر صبا، که در ساخت پروژه‌های ملی و زیرساختی پیچیده فعال هستند، نه تنها باید بر اجرای این سقف‌ها مسلط باشند، بلکه باید توانایی بهینه‌سازی فنی و اقتصادی این سیستم‌ها را نیز داشته باشند. به عنوان مثال، در ساخت بیمارستان‌ها، استفاده از سقف‌هایی که کمترین لرزش و بهترین عملکرد صوتی را دارند (مانند وافل)، در اولویت قرار می‌گیرد، در حالی که در پروژه‌های مسکن انبوه که زمان‌بندی فشرده دارند، سرعت عرشه فولادی مزیت رقابتی ایجاد می‌کند.

در نهایت، انتخاب از میان انواع سقف‌های ساختمانی، باید با در نظر گرفتن تمامی متغیرها و بر اساس محاسبات مهندسی دقیق انجام شود. در سیستم‌های نوین، فرآیند دکفراژ (باز کردن قالب‌ها) ساده‌تر و سریع‌تر شده و این خود به راندمان کار می‌افزاید. همچنین، استفاده صحیح از “مصالح بازیافتی ارتقایافته در معماری” در ساخت بلوک‌های پرکننده یا عایق‌های سبک، به پایداری بیشتر پروژه‌های بزرگ کمک می‌کند.

بهینه‌سازی سیستم‌های سقف با فناوری‌های مکمل

هرچند سقف‌ها در وظیفه سازه‌ای خود استوارند، اما نیازمند تکمیل با سیستم‌های دیگر هستند. به عنوان مثال:

• کف‌سازی پس از سقف: پس از اجرای سقف‌های عرشه فولادی یا تیرچه بلوک، نیاز به اجرای فوم بتن یا پوکه‌ریزی برای تراز کردن و عایق‌بندی نهایی کف احساس می‌شود.
• دیوارچینی تکمیلی: در سقف‌های وافل و کامپوزیت که ستون‌های کمتری دارند، ممکن است برای تفکیک فضاهای داخلی از “سیستم های دیوارچینی نوین” (مانند دیوارهای خشک یا پنل‌های سبک سه‌بعدی) استفاده شود تا وزن مرده سازه کنترل شود.

انتخاب سقف مناسب نه تنها برای اسکلت، بلکه برای کل فرآیند ساختمان‌سازی (از تاسیسات تا نازک‌کاری) تصمیم‌ساز است. آگاهی از این تعاملات فنی، کلید موفقیت در مدیریت پروژه‌های عظیم و پیچیده است.
