مراحل ساخت پل بتنی
با مهاجرت روز افزون انسان‌ها به سرزمین‌ها و قلمروهای جدید، نیاز به سازه‌ای برای غلبه بر موانع و موانع طبیعی احساس شد. مهندسان با بهره‌گیری از منابع خود، پل‌ها را خلق کردند – بخش اساسی از زیرساخت‌های ما که شهرها را به هم پیوند داده و چهره زمین را دگرگون می‌سازند. در این مطلب با مراحل ساخت پل بتنی و انواع پل بیشتر آشنا می‌شویم.
پل‌ها چگونه ساخته می‌شوند؟
ساخت پل از ابتدای تاریخ تاکنون تحول عظیمی را پشت سر گذاشته است؛ از مواد مستحکم‌تر گرفته تا ماشین‌آلات سنگین و تکنیک‌های نوین ساخت. اگرچه امروزه ساخت پل‌ها آسان‌تر شده، اما مهندسی پل‌ها مستلزم فیزیک دقیق، منابع گسترده، فناوری پیشرفته و برنامه‌ریزی جامع قبل و حین ساخت است.
اگرچه پل‌سازی نیازمند دقت و کار دقیق است، اصول اولیه ساخت پل پس از تجزیه به بخش‌های مختلف ساده می‌شود. ادامه مطلب را بخوانید یا به اینفوگرافیک پایین صفحه بروید تا با اصول اولیه ساخت پل بیشتر آشنا شوید.
پروسه و مراحل ساخت پل بتنی
مرحله اول: بازدید از محل و برنامه‌ریزی
پیش از آغاز عملیات ساخت، برنامه‌ریزان باید محل احداث پل را از نظر ویژگی‌های خاک شامل مقاومت، عمق، توپوگرافی زمین و سایر عوامل مورد آزمایش قرار دهند تا ایمنی و دوام سازه نهایی تضمین شود. با استفاده از نتایج این آزمایش‌ها و به کمک طراحی به کمک رایانه (CAD)، مهندسان می‌توانند رفتار پل را تحت وزن‌ها و شرایط آب‌وهوایی مختلف شبیه‌سازی کنند تا نوع پل و روش ساخت آن را تعیین نمایند.
مرحله دوم: اجرای فونداسیون (پی‌سازی)
پس از تکمیل مرحله برنامه‌ریزی، کارگران عملیات خاکی را در محل پروژه آغاز کرده و فونداسیون پل را اجرا می‌کنند. برای این منظور، سازندگان یا یک محل پایدار را انتخاب می‌کنند و یا شمع‌های حمایتی را در زمین کوبیده و پایه‌های مستحکم (معروف به پایه‌های پل یا پیِر) نصب می‌کنند که بعداً وزن بقیه پل را تحمل خواهند کرد. این پایه‌ها معمولاً از بتن ساخته شده و قادر به تحمل وزن بسیار زیاد هستند.
مرحله سوم: نصب پایه‌ها و تکیه‌گاه‌های پل
پس از استقرار بخش زیرین پایه‌های پل، تیم اجرایی اقدام به ساخت بخش فوقانی هر پایه تا رسیدن به ارتفاع از پیش تعیین شده می‌نماید. پس از نصب کامل پایه‌ها، نوبت به اجرای سازه‌های حمایتی همچون “ابوتمنت‌ها” می‌رسد که در دو انتهای پل قرار گرفته و برای تحمل نیروهای افقی طراحی شده‌اند. سایر المان‌های حمایتی ممکن است شامل تیرها، یاتاقان‌های پل و دیوارهای حائل باشند. این اجزا در مجموع زیرساخت (Substructure) را تشکیل می‌دهند که نقش تقویت و حمایت از روسازه (Superstructure) را بر عهده دارد.
این سازه‌های حمایتی بسته به نوع و ابعاد پل، می‌توانند کاملاً از بتن ساخته شوند یا از ترکیب فولاد و سایر مصالح استفاده نمایند.
مرحله چهارم: تکمیل روسازه
روسازه شامل تمامی اجزایی است که مستقیماً بارها را دریافت می‌کنند، از جمله تیرهای اصلی، قوس‌ها یا کابل‌های معلق (با توجه به نوع پل). سپس نوبت به اجرای عرشه پل و سواره‌رو می‌رسد که با استفاده از مصالح مناسب مانند بتن، آسفالت و میلگرد تقویتی انجام می‌پذیرد. در این مرحله همچنین تجهیزات ایمنی مانند نرده‌های حفاظتی، روشنایی و علائم راهنمایی نصب می‌گردد.
برای اجرای روسازه، مهندسان باید از مصالح مختلف استفاده کرده و سازه‌هایی را اجرا نمایند که در برابر باد، نیروی جاذبه و سایر نیروهای طبیعی منطقه مقاومت کافی داشته باشند.
مرحله پنجم: بازرسی نهایی کیفیت و ایمنی
پس از اتمام عملیات ساخت، تیم اجرایی با استفاده از جرثقیل‌ها و بازوهای ویژه پل، آزمایش‌های ایمنی را انجام می‌دهند تا از انطباق سازه با تمامی استانداردهای کیفی اطمینان حاصل نمایند. این آزمایش‌ها به مهندسان امکان می‌دهد تا نواقص ساختاری را شناسایی و برطرف نموده و در نهایت عملیات نهایی همچون آسفالت‌ریزی و نصب سیستم‌های الکتریکی را انجام دهند.

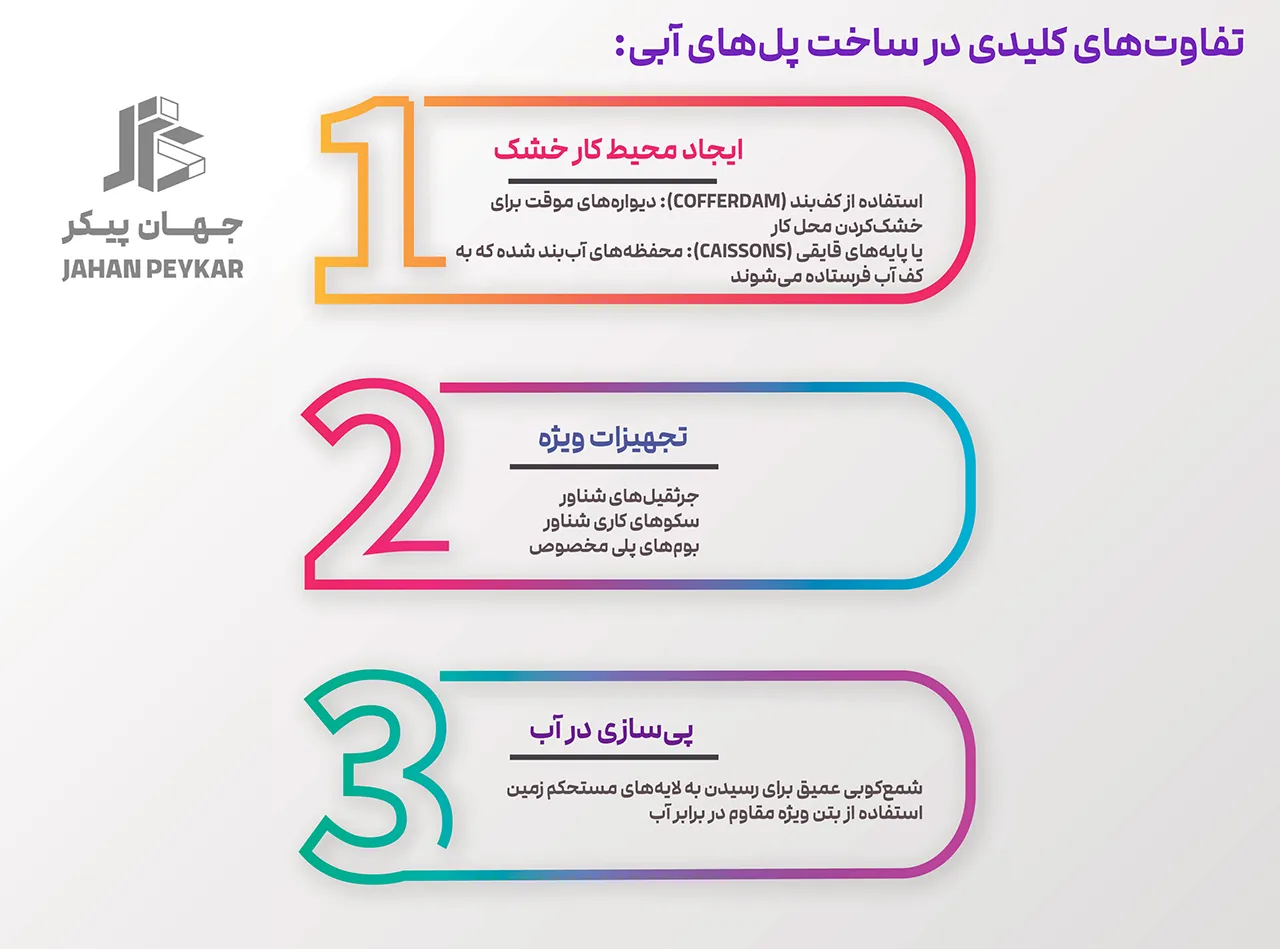

پل ها چگونه روی آب ساخته می شوند؟
پل‌هایی که روی آب ساخته می‌شوند، از همان فرآیند ساخت‌وساز هر پل دیگر استفاده می‌کنند، اما چند عامل اضافی وجود دارد که باید در مراحل برنامه‌ریزی و ساخت‌وساز در نظر گرفته شوند.
برای اکثر پل‌هایی که روی آب‌های عمیق ساخته می‌شوند، گروه‌های ساختمانی باید کف‌بند (cofferdam) بسازند یا پایه‌های قایقی (caissons) را در آب پایین ببرند تا یک سد و سکو ایجاد کنند که برج‌های بتنی روی آن قرار گیرند. بستر دریاچه‌ها و رودخانه‌ها ممکن است ناپایدار باشد، بنابراین ممکن است نیاز باشد که شمع‌هایی به عمق زمین کوبیده شوند تا پایداری لازم به دست آید.
اگر بخشی از آب به اندازه کافی عریض باشد، سازندگان پل ممکن است نیاز به استفاده از تجهیزات تخصصی ساخت‌وساز مانند جرثقیل‌های شناور، بوم‌های پلی و سکوهای آبی داشته باشند که قادر به کار روی آب هستند. این ماشین‌آلات به کارگران امکان می‌دهند تا بازرسی‌های ایمنی را انجام دهند و در مناطقی کار کنند که از زمین قابل دسترسی نیستند.
طرح‌های پل‌ها
پل‌ها به گونه‌ای طراحی می‌شوند که بتوانند تنش‌های کششی و فشاری را بسته به کاربرد و محل ساخت، به روش‌های مختلف تحمل کنند. متداول‌ترین طرح‌های پل شامل موارد زیر است:
- پل‌های معلق: کابل‌هایی که از مهارهای عمودی آویزان هستند، عرشه پل را نگه می‌دارند، در حالی که پایه‌ها نیروی فشاری را متعادل می‌کنند.
- پل‌های خرپایی: سازه فوقانی از تیرها یا وادارهای موربی تشکیل شده که تنش‌های کششی و فشاری را در سراسر سازه منتقل می‌کنند.
- پل‌های قوسی: یک قوس فولادی، سنگی یا بتنی، نیروی فشاری را متعادل کرده و به عنوان مهاربند در برابر باد عمل می‌کند.
- پل‌های کنسولی: این پل‌ها از مجموعه‌ای از وادارهای فوقانی برای تحمل کشش و وادارهای تحتانی برای مدیریت فشار استفاده می‌کنند.
- پل‌های تیری (یا پل‌های تیرچه‌ای): این پل‌ها شامل تیرهای افقی هستند که توسط ستون‌ها یا پایه‌های عمودی از جنس بتن مسلح یا فولاد حمایت می‌شوند.
مهندسان زمان و منابع زیادی را صرف ساخت پلی می‌کنند که به هدف خود برسد و با چالش‌هایی مشابه چالش‌های ساخت در زیر آب روبرو هستند.
اگرچه انواع مختلفی از پل‌ها وجود دارد، همه آن‌ها از اصول مهندسی برای ایستایی بهره می‌برند تا سازه‌هایی پابرجا باشند که مردم هر روز برای جابه‌جایی و تردد از آن‌ها استفاده می‌کنند. پل‌ها هم از نظر کاربردی هدفمند هستند و هم از نظر طراحی زیبا، که نشان‌دهنده هماهنگی است که مهندسان و سازندگان به دنبال دستیابی به آن هستند.
سازه‌های یک پل چه نامیده می‌شوند؟
پل‌ها از عناصر سازه‌ای مختلفی تشکیل شده‌اند که آن‌ها را برای استفاده بلندمدت کاربردی و ایمن نگه می‌دارند. اگرچه هر پل به یک شکل ساخته نمی‌شود، اما این اجزای کلی، ساختار پایه‌ای یک پل را تشکیل می‌دهند.
- عرشه (Deck): عرشه سطح جاده‌ای پل است که وسایل نقلیه، عابران پیاده یا سایر اشکال ترافیک از آن عبور می‌کنند.
- سازه فوقانی (Superstructure): سازه فوقانی به بخشی از پل اشاره دارد که در بالای پایه‌ها یا تکیه‌گاه‌ها قرار دارد و شامل عرشه، تیرها، شاه‌تیرها، قوس‌ها، خرپاها یا سایر عناصر باربری می‌شود که عرشه پل را نگه می‌دارند.
- سازه زیرین (Substructure): سازه زیرین شامل اجزایی است که سازه فوقانی را پشتیبانی می‌کنند. این بخش شامل پایه‌ها، تکیه‌گاه‌ها، فونداسیون‌ها و سایر عناصری است که بارها را از سازه فوقانی به زمین منتقل می‌کنند.
- پایه‌ها (Piers): پایه‌ها سازه‌های نگهدارنده عمودی هستند که برای تحمل و توزیع بارهای عرشه و سازه فوقانی پل ساخته می‌شوند.
- تکیه‌گاه‌ها (Abutments): تکیه‌گاه‌ها سازه‌های نگهدارنده‌ای هستند که در انتهای پل قرار دارند. آن‌ها برای تحمل نیروها و لنگرهای افقی واردشده توسط سازه فوقانی طراحی شده‌اند و این نیروها را به زمین منتقل می‌کنند.
- یاتاقان‌ها (Bearings): یاتاقان‌ها دستگاه‌هایی بین سازه فوقانی و زیرین هستند که امکان حرکت و چرخش کنترل‌شده را فراهم می‌کنند.
- شاه‌تیرها (Girders): شاه‌تیرها تیرهای افقی هستند که بین پایه‌ها یا تکیه‌گاه‌ها امتداد یافته و عرشه پل را نگه می‌دارند. آن‌ها معمولاً از فولاد، بتن یا ترکیبی از هر دو ساخته می‌شوند.
- قوس (Arch): قوس یک عنصر سازه‌ای منحنی است که بارها را عمدتاً از طریق فشار تحمل کرده و آن‌ها را به تکیه‌گاه‌ها یا پایه‌ها منتقل می‌کند.
- خرپاها (Trusses): خرپاها چارچوب‌هایی متشکل از اعضای متصل به هم هستند که مثلث‌ها یا اشکال هندسی دیگر را تشکیل می‌دهند.
- کابل‌ها (Cables): پل‌های کابلی از کابل‌ها به عنوان عناصر اصلی باربر استفاده می‌کنند. این کابل‌ها معمولاً از فولاد ساخته می‌شوند.
ساده‌ترین پل برای ساخت کدام است؟
ساده‌ترین پل برای ساخت معمولاً پل تیری (Beam Bridge) است. پل‌های تیری از تیرهای افقی تشکیل شده‌اند که توسط ستون‌ها یا پایه‌های عمودی حمایت می‌شوند. بخش بزرگی از سادگی آن‌ها به دلیل استفاده از مصالح رایج و در دسترس مانند بتن مسلح یا فولاد است.

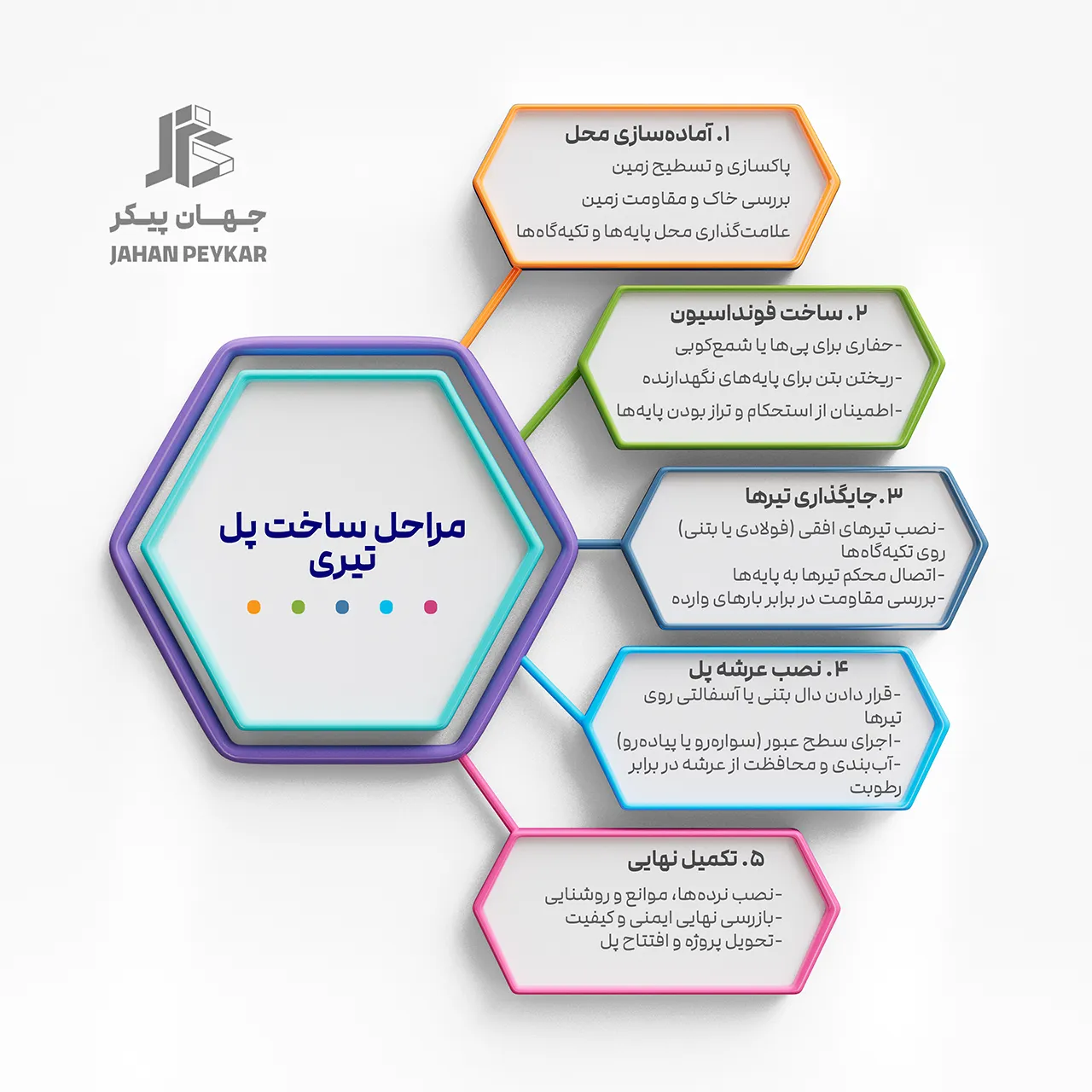

فرآیند ساخت پل تیری به طور کلی شامل مراحل زیر است:
۱. آماده‌سازی محل: پاکسازی و تسطیح زمین در محل احداث پل.
۲. ساخت فونداسیون: اجرای پی‌ها یا پایه‌هایی که پل را نگه می‌دارند.
۳. جایگذاری تیرها: نصب تیرهای افقی روی تکیه‌گاه‌ها.
۴. نصب عرشه پل: قرار دادن سطح عبور (عرشه) روی تیرها که معمولاً از بتن، آسفالت یا سایر مصالح مناسب برای تردد ساخته می‌شود.
۵. تکمیل نهایی: اضافه کردن ویژگی‌های ایمنی مانند نرده‌ها و موانع، انجام بازرسی‌ها و اطمینان از رعایت استانداردها و مقررات.
نکته مهم
اگرچه یک نوع پل ممکن است ساخت آسانی داشته باشد یا برای تردد روزانه مناسب باشد، اما همیشه بهترین گزینه برای هر شرایطی نیست. طراحی هر پل منحصربه‌فرد، نیازمند علم، مهندسی و برنامه‌ریزی دقیق است.
